Elektrisk hydraulisk kraftpakke: Dimensionering, tryk og motorvalg

An elektrisk hydraulisk kraftpakke er hjertet i ethvert elektrisk drevet hydraulisk system - der kombinerer en motor, pumpe, reservoir og kontrolventiler til en selvstændig enhed, der omdanner elektrisk energi til kontrolleret væskekraft. At få den rigtige specifikation afgør, om et system kører pålideligt i 20.000 timer eller fejler inden for måneder. Denne vejledning gennemgår de fire tekniske beslutninger, der betyder mest: hvordan man dimensionerer enheden, hvilket trykområde man kan forvente, hvilken motortype der skal specificeres, og hvordan man sammenligner hydrauliske kraftenheder til netop din anvendelse.

700 bar

Maksimalt tryk i industripakninger med høj styrke

0,37–75 kW

Typisk motoreffektområde for standardenheder

90 %

Effektivitet af moderne stempelpumper med variabel slagvolumen

Sådan dimensionerer du en hydraulisk kraftpakke korrekt

Dimensionering af en hydraulisk kraftpakke begynder med to ikke-omsættelige input: den nødvendige flowhastighed (L/min) og systemets driftstryk (bar). Hver anden specifikation - motoreffekt, reservoirvolumen, pumpefortrængning - følger af disse to figurer.

Beregn den nødvendige strømningshastighed

Flowhastighed (Q) er lig med aktuatorvolumen divideret med den ønskede cyklustid. For en hydraulisk cylinder med en 50 mm boring og 300 mm slaglængde, der fuldfører en cyklus på 10 sekunder: Q = (pi x 0,025² x 0,3) / 10 = 0,589 L/min. Tilføj altid 15–20 % for intern lækage og systemtab.

Bestem systemtrykket

Systemtrykket er lig med den maksimale belastningskraft divideret med aktuatorens effektive areal. En kraft på 50 kN på en 50 mm boringscylinder kræver 25,5 MPa (255 bar). Tilføj 10–15 % for trykfald over ventiler, fittings og slangeløb, før du vælger pumpens nominelle tryk.

Beregn motoreffekt

Motoreffekt (kW) = (flow i L/min x tryk i bar) / 600. For 10 L/min ved 200 bar: P = (10 x 200) / 600 = 3,33 kW. Divider med pumpevirkningsgrad (typisk 0,85–0,92) for at få akseleffektkravet: 3,33 / 0,88 = 3,78 kW. Vælg den næste standard motorstørrelse over denne figur.

Størrelse på reservoiret

Standard tommelfingerregel er reservoirvolumen (liter) = 3 til 5 gange pumpens flowhastighed pr. minut. En 10 l/min pumpe kræver et 30-50 l reservoir for tilstrækkelig termisk styring. Anvendelser med høje driftscyklusser eller forhøjede omgivelsestemperaturer bør målrettes mod den øvre ende af dette område.

Definition

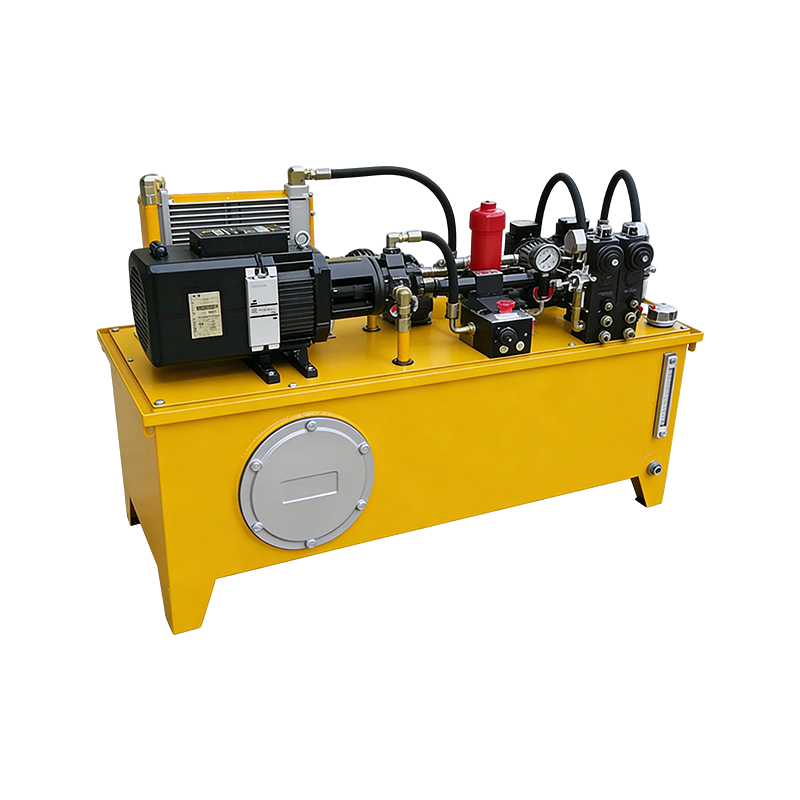

En elektrisk hydraulisk kraftpakke er en selvstændig væskekraftenhed, der integrerer en elektrisk motor, hydraulisk pumpe, væskebeholder, trykaflastningsventil og retningsreguleringsventiler i en enkelt enhed - der leverer kontrolleret hydraulisk flow og tryk til aktuatorer uden behov for eksterne kraftoverførselskomponenter.

Hvilket tryk leverer en hydraulisk kraftpakke

Hydrauliske kraftpakker spænder over et bredt trykområde afhængigt af anvendelseskategori. Lette enheder til autolifte og værkstedsudstyr kører typisk ved 150-250 bar. Industrielle presser, entreprenørudstyr og offshore-systemer kører ved 300-700 bar ved hjælp af højtryksstempelpumpekonfigurationer.

Ansøgningskategori	Typisk trykområde	Pumpetype	Flowområde
Værksted/køretøjslifte	150–250 bar	Gear pumpe	2–15 l/min
Industrielle maskiner	200-350 bar	Vinge- eller stempelpumpe	10–100 L/min
Tung pres/formning	300-500 bar	Aksial stempelpumpe	20–200 L/min
Offshore / subsea værktøjer	500-700 bar	Radial stempelpumpe	5–50 l/min
Rednings-/bærbare værktøjer	700-720 bar	Højtryks stempelpumpe	0,5–4 L/min

Overtryksventilen - fabriksindstillet til systemdesigntrykket - er den kritiske sikkerhedskomponent, der forhindrer overtryksskader. Det må ikke indstilles højere end 110 % af det maksimale arbejdstryk for den svageste komponent i kredsløbet. Underindstilling af aflastningsventilen spilder strøm gennem kontinuerlig bypass; overspænding det skaber strukturel risiko i slanger, fittings og aktuatortætninger.

Hvilken motortype passer til en elektrisk hydraulisk kraftpakke

Motorvalg bestemmer startadfærd, driftscyklusevne, hastighedsstyringsfleksibilitet og samlede energiomkostninger over enhedens levetid. Tre motortyper bruges i de fleste hydrauliske kraftaggregatinstallationer.

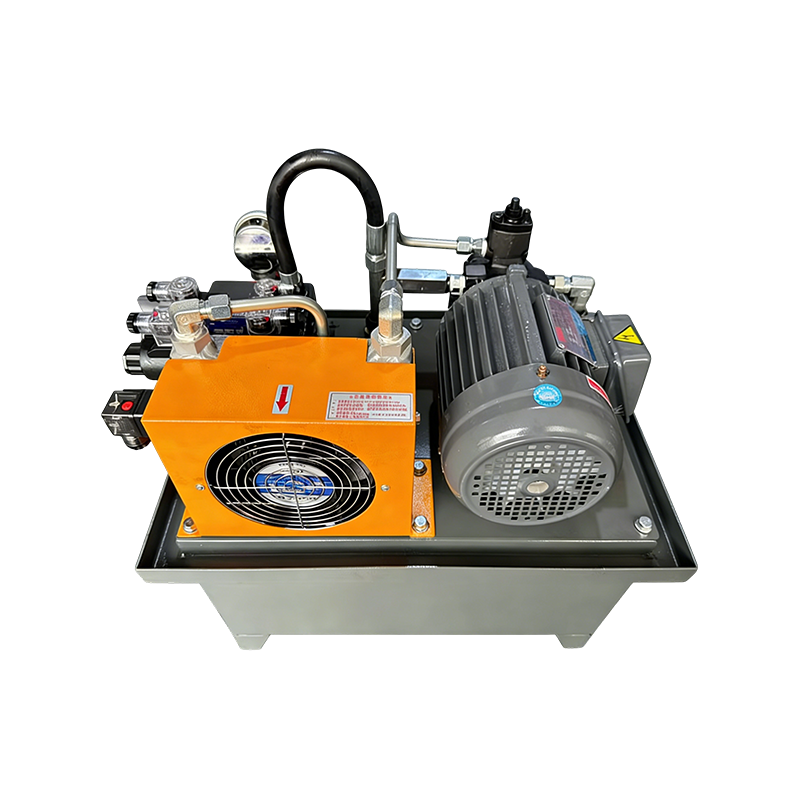

AC induktionsmotor

Mest almindelige

Fast hastighed (1.450 eller 2.900 rpm ved 50 Hz)
Robust, lav vedligeholdelse, lave omkostninger
Standard for intermitterende driftscyklusser
Kræver stjerne-trekant eller softstarter over 4 kW
IE3 effektivitetsklassestandard på EU-markeder

AC inverter-drevet (VFD) motor

Energioptimeret

Variabel hastighed tilpasset efterspørgslen
Reducerer energiforbruget med 30-50 % på systemer med variabel belastning
Eliminerer startstrøm ved start
Kræver VFD-klassificerede motorviklinger
Bedst til 24/7 drift eller tryk-on-demand-systemer

DC-motor (børste eller børsteløs)

Bærbar / batteri

12V, 24V eller 48V DC forsyning
Anvendes i mobile, køretøjsmonterede og batteridrevne pakker
Brushless DC (BLDC) tilbyder 90 % effektivitet
Kompakt og let til bærbare applikationer
Driftscyklus begrænset af batterikapacitet og termisk klassificering

Sådan vælger du en hydraulisk kraftenhed til din applikation

At vælge det rigtige elektrisk hydraulisk kraftpakke for en specifik applikation handler det om at matche seks parametre til driftskravene. Enheder, der opfylder alle seks kriterier, vil fungere pålideligt inden for deres serviceinterval; enheder, der savner én, bliver det svageste punkt i hele det hydrauliske kredsløb.

Flowhastighed

Tilpas pumpeydelsen til aktuatorhastighedskravene. Overskydende flow spilder energi gennem aflastningsventilen; utilstrækkeligt flow forlænger cyklustider og reducerer produktiviteten.

Trykvurdering

Vælg en enhed, der er klassificeret mindst 15 % over det beregnede systemtryk. Betjen aldrig en pakke kontinuerligt ved dets maksimale nominelle tryk – design systemet, så det normale driftstryk er 80–85 % af pumpens nominelle grænse.

Duty Cycle

Intermitterende drift (S2 eller S3 i henhold til IEC 60034) passer til presser og aktuatorer, der læsser og losser. Kontinuerlig drift (S1) er påkrævet for transportører, klemmer og systemer, hvor pumpen kører uden hvileperiode.

Væskekompatibilitet

Standardenheder bruger ISO VG 46 mineralolie. Fødevaregodkendte, brandsikre (HFA, HFB, HFC, HFD) eller bionedbrydelige væskeanvendelser kræver kompatible tætninger, belægninger og pumpematerialer specificeret på bestillingstidspunktet.

Monteringskonfiguration

Vandrette tankenheder passer til faste installationer med rigelig gulvplads. Lodrette tankenheder sparer fodaftryk. L-beslag og underplademonterede kompakte pakker bruges i maskinintegrerede og mobile applikationer, hvor den samlede konvolut er kritisk.

Kontrolventilintegration

Bestem, om magnetventilbetjente retningsreguleringsventiler, manuelle håndtag eller proportionalventiler er nødvendige på kraftaggregatniveau. Præ-integrerede ventilmanifolder reducerer VVS-kompleksitet og kontamineringsrisiko sammenlignet med separate komponentsamlinger.
